太阳能热泵（冷媒循环）
产品特点：
水箱外观颜色为瓷白色，光洁明亮、美观大方；
独创夹套、盘管结构，研发能力行业领先。可与太阳能系统、热泵冷媒系统同时连接使用；
超大夹套换热面积，换热面积是相同容量普通夹套水箱的1.3倍；
白金盾内胆采用特殊防腐工艺处理，有效阻止氯离子腐蚀，解决了搪瓷夹套水箱夹套层无法搪瓷的缺陷；
承压性能卓越，通过了澳洲25万次的耐压抗疲劳试验，保障系统正常稳定运行。

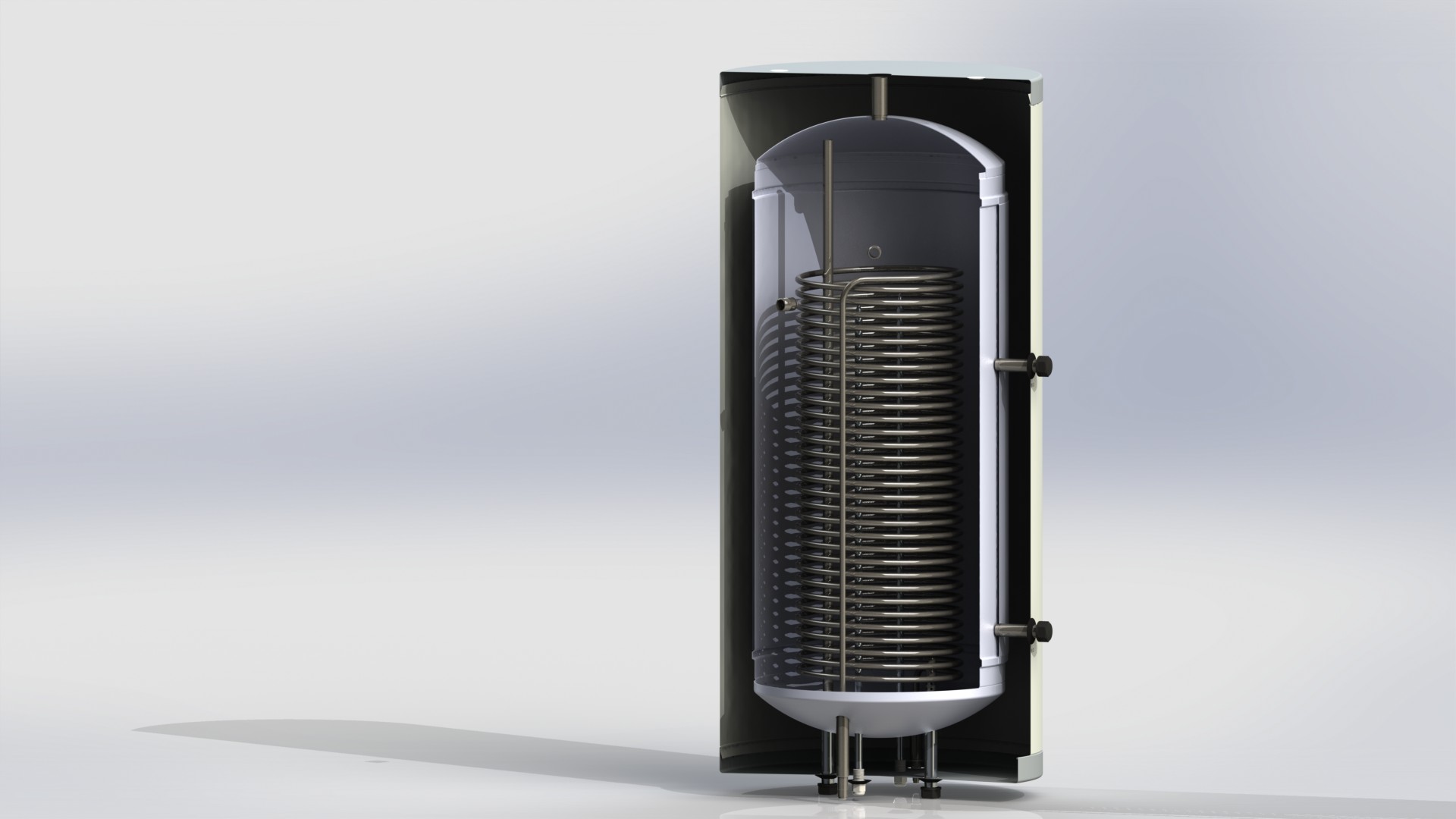

产品剖视图：
产品技术参数：
|
水箱型号 |
PH1-80LJ-HP |
PH1-100LJ-HP |
PH1-120LJ-HP |
|
水箱额定容量（L） |
80 |
100 |
120 |
|
内胆材料 |
SUS304不锈钢 |
SUS304不锈钢 |
SUS304不锈钢 |
|
内胆板材厚度（mm） |
1.0 |
1.0 |
1.0 |
|
内胆直径（mm） |
385 |
385 |
385 |
|
内胆最大工作压力(Mpa) |
0.8 |
0.8 |
0.8 |
|
夹套材料 |
SUS304不锈钢 |
SUS304不锈钢 |
SUS304不锈钢 |
|
夹套板材厚度（mm） |
0.8 |
0.8 |
0.8 |
|
夹套直径（mm） |
395 |
395 |
395 |
|
夹套换热面积（㎡） |
0.71 |
0.9 |
1.12 |
|
夹套最大工作压力(Mpa) |
0.3 |
0.3 |
0.3 |
|
盘管材料 |
SUS304不锈钢 |
SUS304不锈钢 |
SUS304不锈钢 |
|
盘管直径（mm） |
9.52 |
9.52 |
9.52 |
|
盘管厚度（mm） |
0.7 |
0.7 |
0.7 |
|
盘管长度（m） |
20 |
20 |
20 |
|
盘管换热面积（㎡） |
0.6 |
0.6 |
0.6 |
|
盘管最大工作压力(Mpa) |
3 |
3 |
3 |
|
外胆材料 |
彩涂板 |
彩涂板 |
彩涂板 |
|
外胆直径（mm） |
500 |
500 |
500 |
|
外胆板材厚度（mm） |
0.4 |
0.4 |
0.4 |
|
保温层厚度(mm) |
52.5 |
52.5 |
52.5 |
|
进出水管规格 |
R11/2外丝 |
R11/2外丝 |
R11/2外丝 |
|
夹套回路水管规格 |
R11/2外丝 |
R11/2外丝 |
R11/2外丝 |
|
热泵回路出口规格 |
7/16-20UNF-2A外丝 |
7/16-20UNF-2A外丝 |
7/16-20UNF-2A外丝 |
|
热泵回路进口规格 |
5/8-18UNF-2A外丝 |
5/8-18UNF-2A外丝 |
5/8-18UNF-2A外丝 |
|
T/P阀接口规格 |
Rp1/2内丝 |
Rp1/2内丝 |
Rp1/2内丝 |
|
排气溢流口规格 |
R11/2外丝 |
R11/2外丝 |
R11/2外丝 |
|
加液口规格 |
R11/2外丝 |
R11/2外丝 |
R11/2外丝 |
